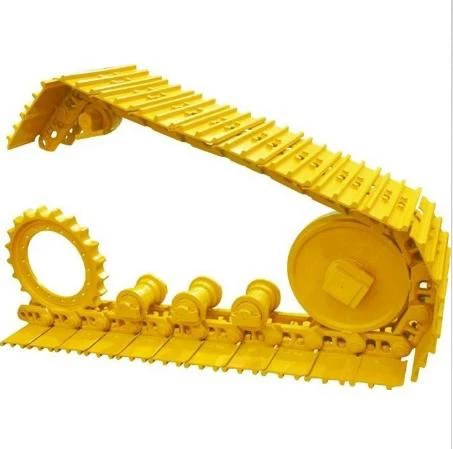

ترک لینک اسمبلی گروه پیست با کفش است که به آن صفحه کفش پیست، ترک کفش نیز میگویند، یک قسمت از قطعات زیربار برای تجهیزات سنگین خزنده مانند بیل، بولدوزر، جرثقیل، ماشین حفاری و غیره است. گروه پیست بیل با کفش توسط نورد، ماشینکاری، درمان حرارتی، نقاشی و غیره ساخته می شود. کیفیت و زندگی کاری بستگی به کیفیت فولاد نورد، سختی سخت شدن و خلق و خوی، عمق سختی دارد.

مزیت ما:

• مواد: 35MnB, قدرت بالا, فولاد مقاوم در برابر سایش

• آهنگ Bushing: 20CrMo, درمان کربوهیدرات هر دو در خارج و داخل, عمق سختی 2.5 تا 3mm.

• حرارت درمانی: فن آوری آب quenching

• ماشینکاری: ماشین آلات کنترل شده CNC

• مدل های زنجیره ای: لینک زمین از 101 تا 260mm. .

فرایند ماشینکاری:جعل —چرخش خشن —درمان گرما—تشخیص جریان —پایان چرخش — مونتاژ— رنگ پاشی

اطلاعات تولید

مشخصات:

نه	ابعاد										مدل قابل اجرا
نه	علي	ب	ج	حسين	ايرج	اميد	پرويز	ق	سيد	U	مدل قابل اجرا
1	101	22	40	55	55	35	32	19	10.5	94	EX35, YC35-6/7
2	135	46	40	80	104	54	35.2	22.3	13.5	140	آر۶۰
3	135	46	41	55	85	31.6	35	22.5	12.5	114	PC40-5
4	135	46	41	63.8	93.8	40.4	35	22.5	12.5	124	PC40-7/8
5	135	43.2	42.5	72	99	44	41	24	12.5	141	PC60-5, D20
6	140	52	44	86	86	55	40	28	14.5	139	YC85
7	25W	55	47.5	90	90	56	46.3	30	14.5	158	اکس۶۰
8	25W	57	44	73	89	45	41.2	24	14.5	130	PC60-6/7, PC75
9	25W	57	44	82.4	112.4	49.4	46.3	30	14.5	170	PC100-3, D31
10	171	60.3	55.57	108	108	58.6	47	30	16.5	170	اس کی۱۰۰، اس کی۱۲۰
11	171	60.3	55.57	108	108	70	50.3	33.5	16.5	181	EX100, E312, E120B, SH120, EC140
12	171	58.7	56.3	125.4	144.5	83.5	54	36.65	16.5	212	R200, SE210-1, SE210LC, R210LC-2
13	175	57	54	86.4	102.4	50.4	46.3	30	16.5	170	PC100-5/6, PC120-6
14	175	57	54	122.4	158.4	84.6	55	38	18.5	218	اچ دی ۷۰۰، اچ دی ۷۷۰
15	175.4	58.7	57.2	125.4	144.5	77.5	58.75	36.5	18.5	214	EX200-1, SH280
16	190	69	58	119.6	155.6	82.2	58.8	36.6	20.5	220	E200B, SH200, SK200, E320
17	190	62	58	124.4	160.4	81.6	59	38	18.5	220	PC200-3, PC220-1/2/3, EX200-2/5, ZX210
18	190	62	58	124.4	160.4	81.6	59	38	20.5	220	PC200-5/6/7, DH220-5, EX220
19	203	72	58	138.4	178.4	101.6	66.8	44.6	20.5	244	EX300-1, PC300-2
20	203	72	58	138.4	178.4	101.6	66.8	44.6	22.5	244	PC300-5
21	203	72	62	129	179	94	64	42	20.5	235	ای۳۲۵
22	203	76.2	58	148.2	186.2	112.4	66.8	44.6	19.5	۱۵ دبلیو	آر۹۴۴
23	203	72	58	138.4	178.4	101.6	66.8	44.6	18.5	244	D60, D65, TY160
24	203	72	60	146	184	108	66	45	20.5	250	T160, T140, T120
25	203	76.2	58	133.4	171.4	102.4	69.7	44.5	19.5	232	D6D
26	203	68	64	137.3	185.3	101.3	72.7	44.5	20.5	232	D6H
27	216	76.2	63	140.4	178.4	101.6	66.5	44.6	22.5	242	PC300-6/7, EX300-5
28	216	76.2	63	146	184	106	71	47	22.5	252	EX400-1, PC400-1/3, DH450
29	216	76.2	69	140	190	103	68	46	22.5	248	ای۳۳۰
30	216	76.2	63	146	184	106	74.3	47	24.5	252	PC300-3/5, SH330, SH300, PC410-5
31	216	76.2	63	146	184	106	74.3	47	20.5	252	D80, D85, TY220, TY230
32	216	76.2	64.3	146	184	108	71	47.7	19.5	252	D7G
33	228	76.2	71.4	144	184	109	71.5	47	24.5	۱۵ دبلیو	PC400-6
34	228	76.2	71.4	169	219	121.6	79	48.5	24.5	292	D155, D150, TY320
35	228	76.2	71.4	169.8	201.6	121.6	80.4	50.8	23	292	D8K
36	260	76.2	87.3	184.2	235	133	85.3	57	27.5	321	EX700, ZX1000
37	260	76.2	87.3	184.2	235	133	92	57	27.5	321	D355, PD410, D9H, D9G

بسته و سرویس

پیگیری تعمیر و نگهداری لینک

قبل از فعال کردن لینک مسیر، ابتدا بررسی کنید که آیا مونتاژ لینک به طور معمول در حال فعالیت است یا نه و اینکه آیا تنش زنجیره اره طبیعی است یا نه.

به یاد داشته باشید برای بستن ترمز زنجیره ای قبل از شروع به طوری که برای جلوگیری از مونتاژ لینک آهنگ و جلوگیری از خطر در طول راه اندازی. اما ترمز زنجیره ای را قبل از کار شل کنید، در غیر این صورت یاتاقان آسیب خواهد دید.

هنگامی که مونتاژ لینک آهنگ می چرخد، مراقب باشید که به زمین یا اشیاء دیگر مالیدن نیست.

مونتاژ لینک باید روغن و با رنگ ضد زنگ به موقع اعمال می شود. هنگامی که مونتاژ لینک آهنگ زنگ زده است، باید آن را در زمان جایگزین برای بهبود بهره وری کار.

بررسی و حفظ مونتاژ لینک اغلب، تعمیر آن را در زمان اگر یک لینک شکسته و یا قطع ارتباط وجود دارد، و پیدا کردن علت.
